ATE(반도체핸들러)

최고의 기술을 보유하고 선도하는 기업이 되겠습니다.

담당자연결 - Tel 041-559-8837/010-4368-2678 Fax 041-559-8738 Email atesales@mirae.com

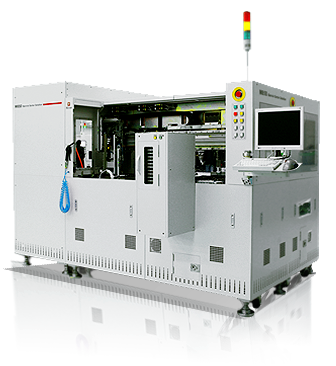

M850A
M850 이미지
  • 생산성 대비 장비 가격 경쟁력 우수
  • BIB Turn Table (-90도 회전 가능)
  • 트레이 역삽입 방지 기능
  • BIB ID read 가능
    (Electric & BCR type 모두 적용 가능)
spec버튼 movie버튼
취소버튼
M850
ate_M850
spec
아이템 제품사양 적요
타겟 디바이스 (Target Device) TSOP, BGA, LQFP, VQFN
처리량 (Throughput)
(Loading & Unloading Only)
로딩 모드 : 최대 20,000 UPH
언로딩 모드 : 최대 20,000 UPH
No Sorting, No Test,
16 x 16 BIB,
Standard Socket
XxY JEDEC Tray
로딩 / 언로딩 JEDEC Tray 용량 60
분류 카타고리 최대 16개 Hardware Bins 3개 Manual Bin
12개 Multi-Tray Stacker
1개 Good Bin
디바이스 회전 (Device Rotation) BIB Table Rotation -90 도 회전
BIB HD, Ando
BIB Rack 12 Steps / 2 Rack 최대 15 steps
온라인 인터페이스 (Online Interface) SECS & GEM
장비 치수 (mm)
W x D x H
2,470 × 1,600 × 1,880 signal tower
& multi-tray stacker 제외
취소버튼

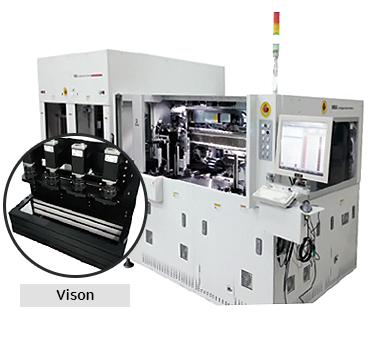

M850i
M850i 이미지
  • BIB ID read 가능
    (Electric & BCR type 모두 적용 가능)
  • BIB & C-Tray의 Vision 검사를 통한 효율 향상
spec버튼 movie버튼
취소버튼

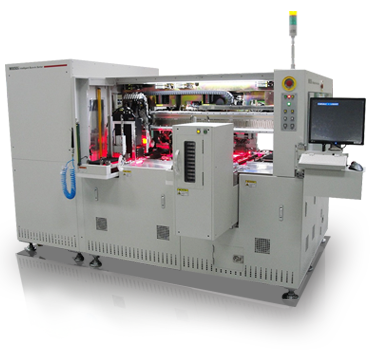

M850i
ate_M850i
spec
아이템 제품사양 적요
타겟 디바이스 (Target Device) TSOP, BGA, LQFP, VQFN
처리량 (Throughput)
(Loading & Unloading Only)
로딩 모드 : 최대 20,000 UPH
언로딩 모드 : 최대 20,000 UPH
No Sorting, No Test,
16 x 16 BIB,
Standard Socket
XxY JEDEC Tray
로딩 / 언로딩 JEDEC Tray 용량 60
분류 카타고리 최대 16개 Hardware Bins 3개 Manual Bin
12개 Multi-Tray Stacker
1개 Good Bin
디바이스 회전 (Device Rotation) BIB Table Rotation -90 도 회전
BIB HD, Ando
BIB Rack 12 Steps / 2 Rack 최대 15 steps
온라인 인터페이스 (Online Interface) SECS & GEM
장비 치수 (mm)
W x D x H
2,820 × 2,070 × 1,880 signal tower 제외
취소버튼

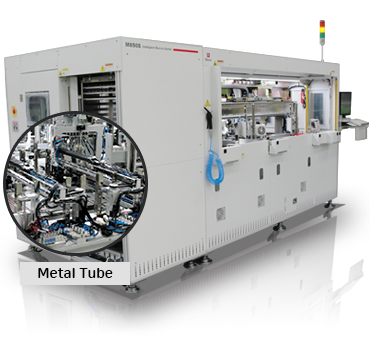

M850S
M850S 이미지
  • JEDEC tray + Tube(Metal) loading & unloading 모두 사용 가능
  • BIB ID read 가능
    (Electric & BCR type 모두 적용 가능)
spec버튼 movie버튼
취소버튼

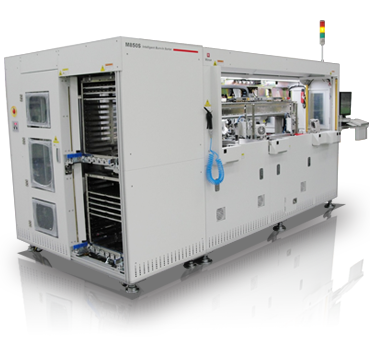

M850S
ate_M850S
spec
아이템 제품사양 적요
타겟 디바이스 (Target Device) TSOP, BGA, LQFP, VQFN
처리량(Throughput)-JEDEC Tray 기준
(Loading & Unloading Only)
로딩 모드 :최대 20,000 UPH
언로딩 모드 : 최대 20,000 UPH
No Sorting, No Test,
16 x 16 BIB,
Standard Socket
XxY JEDEC Tray
처리량(Throughput)-Metal tube 기준
(Loading & Unloading Only)
로딩 모드: 최대 9,000 UPH
언로딩 모드: 최대 9,000 UPH
No Sorting, No Test
SOIC 16 패키지 기준
로딩 / 언로딩 JEDEC Tray 용량 60
분류 카타고리 최대 4개 Hardware Bins 1개 Reject Bin
2개 Retest Bin
1개 Good Bin
디바이스 회전 (Device Rotation) BIB Table Rotation -90도 회전
BIB HD, Ando
BIB Rack 12 Steps / 2 Rack 최대 15 steps
온라인 인터페이스 (Online Interface) SECS & GEM
장비 치수(mm)
W x D x H
3,380 × 1,870 × 1,880 signal tower 제외
취소버튼
MB8i
MB8i
  • JC-Tray/ BIB 비젼 검사 시스템
  • Auto Teaching 기능
  • Auto Align 기능
  • 파워리커버리 기능
  • TAL 기능 옵션
  • BIB ID Read 기능(Electric & BCR Type 모두 적용 가능)
  • Auto Trolley Docking system : 듀얼 트롤리 도킹 옵션
  • 이더넷 통신방식 채택
  • UPH: Up to 15,000
  • Parallelism: 10 Para
spec
MB8i
MB8i
spec
  Item Spec
Performance Target Device TSPO, BGA, LQFP, VQFN
Parallelism 10 Para
UPH about 15,000 UPH
(No Sorting & Test)
Sorting Category 1 Good Bin, 2 Hardware Bins
Device rotate (BIB Table Rotation, 90 degree)
JEDEC Tray Capacity 60 (Loading & Unloading)
BIB HD & Ando
BIB Rack 24 Steps / 2 Trolley
Outline Interface SECS & GEM
BIB ID Barcode 1D & 2D
Size Foot Print (Unit: mm) 4,388 x 2,268 x 2,140
Weight 4,000KG
취소버튼
MB8SST
MB8SST
  • JEDEC Tray + TUBE(Plastic/ Metal) Loading & Un Loading 모두 사용 가능
  • Stick Feeder 적용
  • BIB ID 바코드 Read 기능(1D/2D 모두 적용 가능)
  • Device 2D ID Reader 적용
  • C-Tray 디바이스 들뜸 방지 기능
  • 이더넷 통신방식 채택
  • UPH: Up to 15,000
  • Parallelism: 8 Para
spec
MB8SST
MB8SST
spec
  Item Spec
Performance Target Device TSPO, BGA, LQFP, VQFN
Parallelism 8 Para
UPH About 15,000 UPH
(No Sorting & Test)
Sorting Category 1 Good Bin, 2 Hardware Bins
Device Rotate (BIB Table Rotation, 90 degree)
JEDEC Tray Capacity 60 (Loading & Unloading)
BIB HD & Ando
BIB Rack 12 Steps / 2 Rack
(Max. 15 Step)
Outline Interface SECS & GEM
BIB ID Barcode 1D & 2D
Size Foot Print (Unit: mm) 3,690 x 1,970 x 1,980
Weight 3,500KG
취소버튼
MB10SM
MB10SM
  • BIB 피치 보정 기능(Laser)
  • BIB ID 바코드 Read 기능(1D/2D 모두 적용 가능)
  • Auto Trolley Docking system : 듀얼 트롤리 도킹 옵션
  • C-Tray/ BIB 비젼 검사 시스템
  • GFM: 접지저항 실시간 모니터링 기능
  • 멀티랏 기능
  • 이더넷 통신방식 채택
  • UPH: Up to 15,000
  • Parallelism: 10 Para
spec
MB10SM
MB10SM
spec
  Item Spec
Performance Target Device TSPO, BGA, LQFP, VQFN
Parallelism 10 Para
UPH About 15,000 UPH
(No Sorting & Test)
Sorting Category 1 Good Bin, 2 Hardware Bins
Device Rotate (BIB Table Rotation, 90degree)
JEDEC Tray Capacity 60 (Loading & Unloading)
BIB HD & Ando
BIB Rack 24 Steps / 2 Trolley
Outline Interface SECS & GEM
BIB ID Barcode 1D & 2D
Size Foot Print (Unit: mm) 4,356 x 1,945 x 2,140
Weight 4,000KG
취소버튼
