ATE(Test Handler)

最高の技術を保有しリードする企業を目指します。

部署別担当者のご案内 - Tel 041-559-8824/010-8368-7900 Fax 041-559-8738 Email atesales@mirae.com

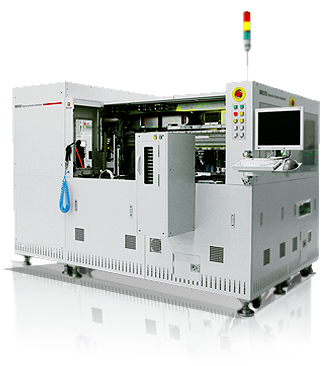

M850A
M850
  • 生産性に対する装置の価格競争力に優れている
  • BIB Turn Table (-90度回転可能)
  • トレイの逆挿入防止機能
  • BIB ID read可能 (Electric & BCR type共に適用可能)
spec movie
cancel
M850
ate_M850
spec
アイテム 製品仕様 備考
ターゲットデバイス (Target Device) TSOP, BGA, LQFP, VQFN
処理量 (Throughput)
(Loading & Unloading Only)
ローディングモード : 20,000 UPHまでPH
アンローディングモード : 20,000 UPHまで
No Sorting,
No Test,
16 x 16 BIB,
Standard Socket
XxY JEDEC Tray
ローディング / アンローディング
JEDEC Tray Capacity
60
分類カテゴリ 最大 16 個の Hardware Bins 3個のManual Bin
12 Multi-Tray Stacker
1 Good Bin
デバイス回転 (Device Rotation) BIB Table Rotation-90度回転
BIB HD, Ando
BIB Rack 12 Steps / 2 Rack 最大 15 steps
オンラインインターフェイス
(Online Interface)
SECS & GEM
装置サイズ (mm)
W x D x H
2,470 × 1,600 × 1,880 signal tower & Multi Stacker
を除く
cancel

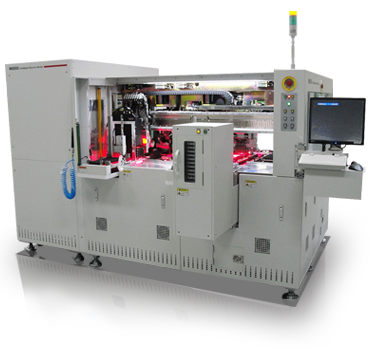

M850i
M850i
  • BIB ID read可能 (Electric & BCR type共に適用可能)
  • BIB & C-TrayのVision検査による効率の向上
spec movie
cancel
M850i
ate_M850i
spec
アイテム 製品仕様 備考
ターゲットデバイス (Target Device) TSOP, BGA, LQFP, VQFN
処理量 (Throughput)
(Loading & Unloading Only)
ローディングモード : 20,000 UPHまで
アンローディングモード : 20,000 UPHまで
No Sorting,
No Test,
16 x 16 BIB,
Standard Socket
XxY JEDEC Tray
ローディング / アンローディング
JEDEC Tray Capacity
60
分類カテゴリ 最大 16 個の Hardware Bins 3個のManual Bin
12 Multi-Tray Stacker
1個のGood Bin
デバイス回転 (Device Rotation) BIB Table Rotation -90度回転
BIB HD, Ando
BIB Rack 12 Steps / 2 Rack 最大 15 steps
オンラインインターフェイス
(Online Interface)
SECS & GEM
装置サイズ (mm)
W x D x H
2,820 × 2,070 × 1,880 signal tower & Multi Stacker
を除く
cancel

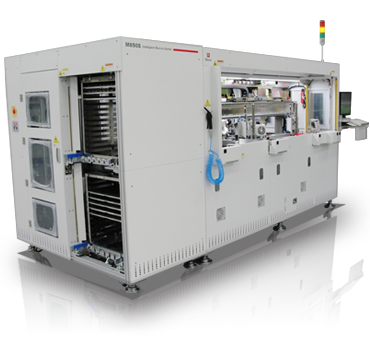

M850S
M850S
  • JEDEC tray + Tube(Metal) loading & unloading共に使用可能
  • BIB ID read可能 (Electric & BCR type共に適用可能)
spec movie
cancel
M850S
ate_M850S
spec
アイテム 製品仕様 備考
ターゲットデバイス (Target Device) TSOP, BGA, LQFP, VQFN
処理量(Throughput)-JEDEC Tray基準
(Loading & Unloading Only)
ローディングモード : 20,000 UPHまで
アンローディングモード : 20,000 UPHまで
No Sorting,
No Test,
16 x 16 BIB,
Standard Socket
XxY JEDEC Tray
処理量(Throughput)-Metal tube基準
(Loading & Unloading Only)
ローディングモード : 9,000 UPHまで
アンローディングモード : 9,000 UPHまで
基準: No Sorting, No Test
SOIC 16パッケージ基準
Loading / Unloading
JEDEC Tray Capacity
60
分類カテゴリ  最大 4個の Hardware Bins  1個のReject Bin
2個のRetest Bin
1個のGood Bin
デバイス回転 (Device Rotation)  BIB Table Rotation-90度回転
BIB  HD, Ando
BIB Rack  12 Steps / 2 Rack  最大 15 steps
オンラインインターフェイス
(Online Interface)
SECS & GEM
装置サイズ (mm)
W x D x H
3,380 × 1,870 × 1,880  signal towerを除く
